Восстановление данных Seagate  ST5000LM000

Проблемы с микропрограммой жесткого диска

На диагностику и восстановление данных принесли жесткий диск Seagate модель ST5000LM000 объемом 5 Тб. При первичном осмотре было видно, что жесткий диск уже вскрывали, что навеяло грустные мысли о примерном объеме и сложности работ по оживлению этого жесткого диска. Следует отметить, что процент вскрытых жестких дисков, приносимых на диагностику, в последнее время  почему-то вырос.

При подключении на диагностическое оборудование и подаче питания жесткий диск ST5000LM000 раскручивается, но не определяется . Постоянно находясь в состоянии busy.  При этом накопитель не стучал и не было других посторонних звуков.

Проблема заключалась в разрушении микропрограммы HDD, с помощью которой жесткий диск полноценно определяется и начинает работать. Это может быть связано с появлением проблем чтения микропрограммы  вследствие появления нечитаемых секторов магнитной поверхности , так и программными проблемами, если жесткий диск по какой либо причине некорректно обновил ее данные. В данном случае вскрытие гермозоны жесткого диска абсолютно ничего не дает. Проблемы с разрушением микропрограммы или служебной области жестких дисков Seagate известны давно. Но в современных моделях архитектура служебной области стала гораздо сложнее. В борьбе за скорость стала использоваться специальная область кеш для убыстрения обмена данными. Соответственно и восстановление работоспособности стало гораздо труднее.

 После восстановления микропрограммы жесткий диск ST5000LM000 удалось запустить и сохранить данные.

Проблемы с чтением жесткого диска ST5000LM000

У другого накопителя этой же модели ST5000LM000 , принесенного тоже для восстановления данных оказалась другая проблема. Жесткий диск хотя и долго, но определяется на компьютере в штатном режиме, но доступ к данным невозможен. При подключении к программно-аппаратному комплексу PC 3000 Portable III  и начале процесса вычитывания данных выяснилось, что скорость чтения разными магнитными головками жесткого диска (а их там 10 !!! штук) отличалась в несколько раз. Что, соответственно вызывало подвисание жесткого диска при работе в обычном режиме под Windows.

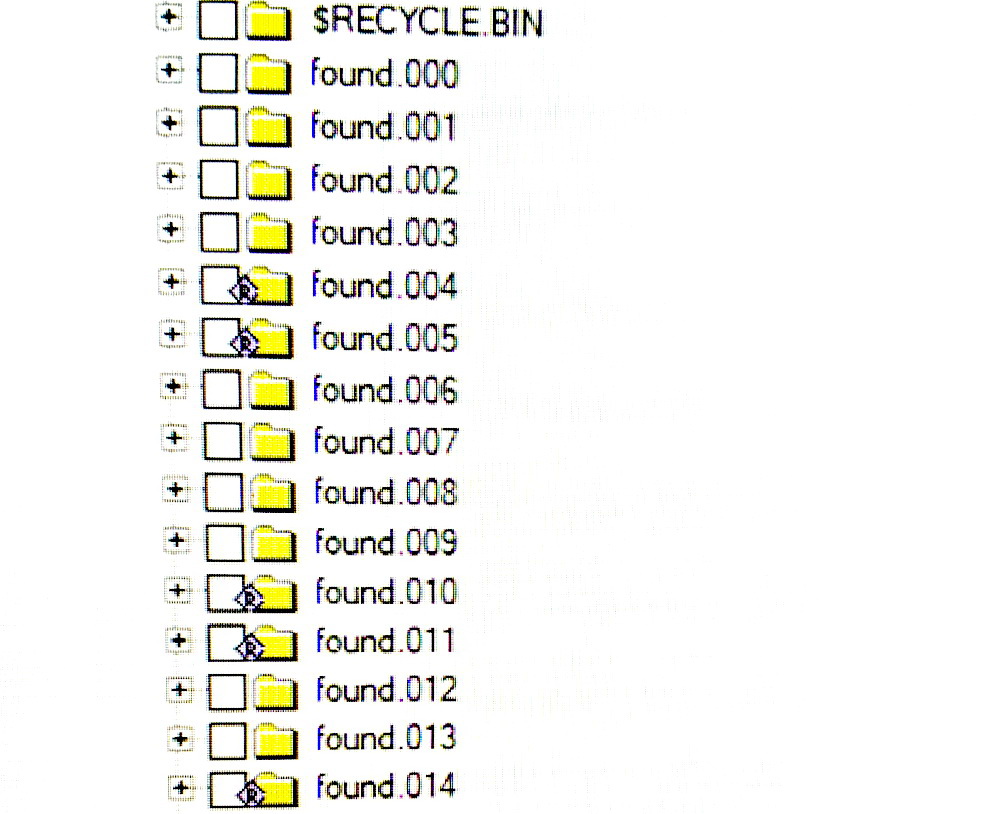

В результате диск стал заниматься "самолечением" с помощью операционной системы. При любом замедлении работы операционная система считала, что у накопителя проблемы с чтением магнитной поверхности и запускалась программа Chkdsk, которая создает папки FOUND. 000 , куда складываются частично прочитанные файлы. Если эту программу Chkdsk запускать пользователем принудительно на неисправном жестком диске , то можно получить огромное количество папок FOUND. 000 и потерять частично или полностью свои данные.

Замена  блока магнитных головок на ST5000LM000

Как упоминалось выше данная модель имеет 5 сдвоенных блоков магнитных головок. Пять магнитных дисков и десять поверхностей для хранения данных. Конструктивно жесткий диск ST5000LM000 гораздо сложнее по сравнению с дисками на 1 или 2 Тб. Более сложная конструкция, имеющая гораздо больше деталей. Что , соответственно усложняет процедуру замены блока магнитных головок в случае их выхода из строя. Жесткий диск ST5000LM000 больше напоминает серверные варианты своих собратьев форм-фактора 3.5".
